De ce a fost nevoie de siguranțe?
În primele zile ale distribuției electrice, pericolul de incendii și electrocutări era omniprezent. Fără o protecție eficientă împotriva supracurentului, echipamentele și instalațiile electrice riscau avarii grave sau chiar distrugere completă. Soluția? Un dispozitiv simplu, dar esențial: siguranța fuzibilă.
Primele forme de protecție: secolul al XIX-lea
Primele încercări de protecție electrică datează de la mijlocul anilor 1800. În 1864, inventatorul englez Thomas Edison a introdus un fir subțire de plumb într-un suport ceramic, care se topea la trecerea unui curent prea mare — aceasta este recunoscută drept una dintre primele siguranțe fuzibile funcționale.
La început, aceste dispozitive erau improvizate și folosite doar în laboratoare sau instalații industriale rudimentare. Totuși, odată cu electrificarea orașelor și creșterea rețelelor de distribuție, siguranțele au devenit esențiale pentru orice rețea electrică.
Standardizarea și industrializarea
Începând cu anii 1900, siguranțele au devenit componente standard în tablourile electrice. Apariția normelor IEC, BS, DIN și VDE a contribuit la standardizarea dimensiunilor, caracteristicilor și siguranței în utilizare.
În această perioadă:
- Tubul ceramic devine materialul preferat datorită rezistenței la temperatură și presiune.
- Se introduce nisipul cuartos pentru stingerea arcului electric.
- Se dezvoltă siguranțe specializate pentru joasă, medie și înaltă tensiune.
Siguranțele în era automatizării
După 1950, odată cu creșterea complexității instalațiilor electrice, siguranțele au fost adaptate pentru cerințe specifice: protecția motoarelor, generatoarelor, transformatoarelor sau invertoarelor. Apare și nevoia de curbe de declanșare bine definite, pentru adaptarea la diferite tipuri de sarcini.
Producătorii investesc în testare, materiale avansate și procese automatizate — ceea ce permite fabricarea în serie, cu precizie și fiabilitate ridicate.
CNC LTD: parte din evoluția modernă
Din 1994, compania CNC LTD participă activ la această evoluție. Cu o fabrică automatizată și peste 800.000 de siguranțe livrate în țară și internațional, oferim produse certificate, fiabile și compatibile cu toate echipamentele aflate în exploatare.
Colaborările noastre cu specialiști din Germania, Italia și Israel ne-au ajutat să integrăm cele mai bune practici din industrie și să răspundem cerințelor moderne de protecție electrică.
Concluzie: de la firul de plumb la protecția rețelelor smart
Siguranțele fuzibile au parcurs un drum lung: de la simple fire topibile până la componente testate și calibrate cu precizie, capabile să protejeze infrastructuri electrice critice. Ele rămân o soluție de încredere, chiar și într-o lume a automatizării și digitalizării.
Rolul esențial al unei siguranțe
O siguranță fuzibilă este un gardian tăcut al rețelelor electrice. Ea are o singură misiune: să se autodistrugă atunci când curentul depășește un prag sigur, protejând restul echipamentelor.
Simplu spus: în caz de supracurent (scurtcircuit sau suprasarcină), siguranța „cedează”, întrerupând circuitul înainte ca restul componentelor să fie afectate.
Principiul de funcționare pas cu pas
O siguranță funcționează după un principiu fizic simplu: efectul termic al curentului electric. Iată ce se întâmplă:
1. Curentul trece prin firul fuzibil
2. În regim normal, firul rămâne intact, disipând căldura fără probleme.
3. Când curentul devine prea mare, firul se încălzește peste punctul său de topire.
4. Topirea firului întrerupe circuitul, eliminând astfel orice pericol pentru instalație.
Acest proces are loc rapid și ireversibil. Siguranța topită trebuie înlocuită – spre deosebire de un întrerupător automat, care poate fi resetat.
De ce se folosește nisip cuartos?
În interiorul siguranței, firul topit poate produce un arc electric periculos. Pentru a-l stinge imediat, interiorul tubului ceramic este umplut cu nisip cuartos special tratat:
- absoarbe căldura intensă;
- ajută la răcirea rapidă a metalului topit;
- stinge arcul electric în milisecunde.
Acest detaliu transformă siguranța fuzibilă într-un dispozitiv extrem de eficient și sigur, chiar și în cazul curenților de scurtcircuit foarte mari.
Tipuri de comportament: lent și rapid
Siguranțele pot fi proiectate să reacționeze:
- Rapid – în cazuri de scurtcircuit (protecție instantanee);
- Întârziat (slow-blow) – pentru a permite curenți de pornire temporari (de exemplu, la motoare).
Acest comportament este determinat de:
- grosimea firului fuzibil,
- tipul aliajului,
- modul de îmbinare internă.
De ce rămân siguranțele o soluție actuală?
Chiar și în era tehnologiei digitale, siguranțele fuzibile oferă:
- Fiabilitate ridicată (nicio piesă mobilă);
- Răspuns extrem de rapid;
- Costuri mici și întreținere simplă;
- Compatibilitate universală cu echipamentele aflate în exploatare.
De aceea, sunt preferate în multe aplicații de medie tensiune, inclusiv în transformatoare, întrerupătoare, celule electrice sau instalații industriale.
De ce este important să alegi tipul corect?
Siguranțele fuzibile nu sunt „universale”. Fiecare aplicație – de la un transformator de 10 kVA până la o celulă de medie tensiune de 36 kV – necesită un tip de siguranță potrivit, adaptat tensiunii, curentului și caracteristicilor sarcinii.
Alegerea corectă a tipului de siguranță înseamnă:
- protecție eficientă împotriva scurtcircuitelor și suprasarcinilor;
- funcționare sigură și continuă a instalației;
- reducerea riscurilor de defectare în cascadă.
Clasificare generală a siguranțelor fuzibile
1. După nivelul de tensiune:
- Joasă tensiune (JT) – până la 1000 V; folosite în panouri casnice și industriale.
- Medie tensiune (MT) – 1 kV – 36 kV; utilizate în posturi de transformare, celule, rețele de distribuție.
- Înaltă tensiune (IT) – peste 36 kV; rar întâlnite, în rețele de transport de energie.
2. După formă și montaj:
- Siguranțe cartuș – cilindrice, montate în suporti speciali (ex. gG, aM).
- Siguranțe NH (cu lame) – tip industrial, robuste, cu mânere de extragere.
- Siguranțe tip MT – tub ceramic cu capete metalice, utilizate la medie tensiune.
- Siguranțe încorporate (miniatura, auto, SMT) – pentru electronice, automobile, PCB-uri.
3. După caracteristica de declanșare:
- gG (general purpose) – protejează atât la scurtcircuit, cât și la suprasarcină.
- aM (motor) – protejează doar la scurtcircuit, pentru porniri grele.
- gTr (transformator) – pentru protecția transformatoarelor.
- aR (semiconductor) – reacționează ultrarapid, pentru dispozitive sensibile.
Tipuri uzuale de siguranțe fuzibile MT
La medie tensiune, cele mai comune sunt siguranțele tip baril (cu tub ceramic umplut cu nisip cuartos), în standarde de lungime și diametru fixe. Exemple de clasificare:
| EPA-7.2 | 7.2 kV | 2,5 – 100 A | Protecția transformatoarelor Protecția motoarelor |
| FPA-12 | 12 kV | 2,5 – 125 A | Protecția transformatoarelor |
| FPA-24 | 24 kV | 2,5 – 125 A | Protecția transformatoarelor |
| FPA-36 | 36 kV | 2,5 – 40 A | Protecția transformatoarelor |
Când se folosește fiecare tip?
Aplicație Tip recomandat| Motoare electrice industriale | Siguranță aM |
| Protecție generală rețea | Siguranță gG sau gTr |
| Echipamente cu semiconductori | Siguranță aR (rapidă) |
| Transformatoare de distribuție | Siguranță tip MT (medie tensiune) |
| Panouri rezidențiale | Siguranțe cartuș sau NH |
Concluzie: un tip pentru fiecare aplicație
Alegerea tipului de siguranță nu este doar o chestiune de curent și tensiune – ci și de aplicație, timpi de reacție și protecție diferențiată. În următorul articol vom explora în detaliu cum este construită o siguranță de medie tensiune și ce influențează performanța ei.
Ce se află în interiorul unei siguranțe?
Privită din exterior, o siguranță fuzibilă pare simplă: un tub ceramic cu două capete metalice. Dar în interior, fiecare componentă joacă un rol critic în funcționarea sigură și precisă. O siguranță de calitate este rezultatul unei îmbinări exacte între materiale, geometrie și tehnologie de fabricație.
Componentele principale
1. Tubul izolator (carcasa)
- Realizat din ceramică specială rezistentă la temperaturi și șocuri mecanice.
- Rol: izolează electric și păstrează integritatea mecanică în timpul exploziei interne la declanșare.
2. Elementul fuzibil (sârmă sau bandă)
- Confecționat din aliaje speciale de cupru, argint sau zinc.
- Are o grosime și o formă calculată pentru a se topi rapid la un anumit curent.
- Poate avea mai multe tronsoane legate în serie.
- Există mai multe elemente fuzibile legate in paralel intr-o siguranță.
3. Mediul de stingere (nisip cuarțos)
- Nisip foarte fin, uscat și curat, introdus sub presiune în tub.
- Rol: stinge arcul electric care se formează la topirea fuzibilului.
- Nisipul absoarbe energia și previne explozia.
4. Capetele metalice (terminale)
- Realizate din cupru, alamă sau aliaje nichelate.
- Asigură contactul electric și permit montarea în suportul specific.
- În siguranțele de medie tensiune pot exista dispozitive de declanșare a separatoarelor de sacina cu arc.

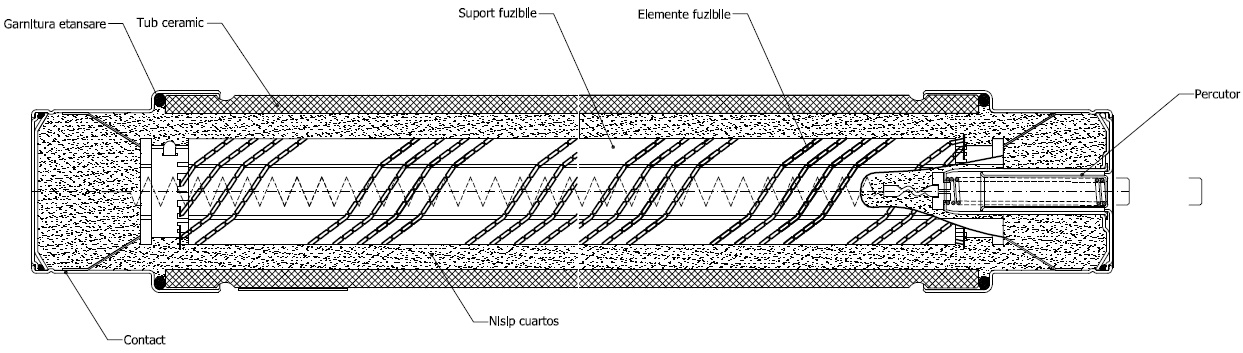

Schema unei siguranțe de medie tensiune
Procesul de declanșare pas cu pas
1. Curentul crește peste limita admisă.
2. Elementul fuzibil se încălzește rapid și se topește.
3. Se formează un arc electric între capetele întrerupte ale primului fuzibil. Dupa ce arcul se stinge, următorul fuzibil se topește si apare din nou arcul electric. Și in continuare, arcul electric va trece de la un fuzibil la altul până când se îndeplinește lungimea de stingere a acestuia.
4. Nisipul cuarțos absoarbe energia și stinge arcul.
5. Curentul este întrerupt în milisecunde, fără risc pentru restul instalației.
Ce influențează performanța unei siguranțe?
Factor Influență| Tipul și grosimea fuzibilului | Stabilitatea și precizia curbei de topire |
| Calitatea nisipului | Capacitatea de stingere a arcului |
| Etanșeitatea tubului | Durata de viață și protecția internă |
| Sudura și îmbinările | Fiabilitatea în regimuri dinamice |
| Materialul terminalelor | Conductivitate și compatibilitate la montaj |
Tehnologie de fabricație de înaltă precizie
La CNC LTD, fiecare siguranță este:
- bobinată automat,
- sudată prin puncte cu control digital,
- umplută cu nisip presat uniform,
- sigilată etanș,
- testată 100% la aspect și rezistență.
Această rigurozitate asigură:
- reacție predictibilă în caz de defect,
- durată lungă de viață în exploatare,
- compatibilitate cu toate echipamentele din rețea.
Concluzie
Siguranțele fuzibile sunt mai mult decât simple „tuburi care se ard”. Sunt componente tehnice de înaltă precizie, construite pentru a salva echipamente și rețele întregi.De ce sunt importante testele?
O siguranță fuzibilă este un element de protecție pasivă care trebuie să funcționeze perfect, de fiecare dată. Nu există loc pentru erori. Testele și certificările asigură că fiecare lot fabricat respectă cerințele stricte ale standardelor internaționale și cerințelor de funcționare în rețele reale.
Testele efectuate pe o siguranță fuzibilă
1. Testul capacității de rupere
Este cel mai complicat si costisitor test: siguranța trebuie să întrerupă un curent mare de scurtcircuit (ex. 50 kA).
Se generează un arc electric real, care trebuie stins în milisecunde.
Se verifică: integritatea tubului și oprirea completă a curentului.
2. Testul de încălzire la curent nominal
-
Se aplică curentul nominal pentru o perioadă de timp până când temperatura siguranței se stabilizează
se măsoară puterea disipată de siguranță.
-
Se măsoară încălzirea componentelor.
-
Asigură faptul că siguranța nu se degradează termic în utilizare continuă.
3. Testul de verificare a curbei de declanșare
-
Se aplică diferiți curenți care provoacă topirea fuzibilelor și se măsoară timpul pana cănd siguranța intrerupe circuitul
4. Testul de verificare a percutorului
-
Se aplică un curent care provoacă arderea siguranței. Se verifică energia si timpul de reacție a percutorului.
Ce înseamnă certificarea?
-
După trecerea tuturor testelor, siguranța poate primi o certificare din partea laboratoarelor de încercari.
-
Certificarea confirmă că produsul respectă normele europene/internaționale.
-
La CNC LTD, fiecare lot este însoțit de un certificat de conformitate și de un control al calității semnat.
Colaborări pentru testare
-
CNC LTD colaborează cu laboratoare externe acreditate - ICMET Craiova, CESI Berlin
-
În paralel, fiecare siguranță produsă este testată individual în fabrica proprie – pentru continuitate și aspect.
Concluzie
Testele riguroase nu sunt opționale – ele sunt garanția că o siguranță fuzibilă își va face datoria atunci când contează cel mai mult.
